當超聲波焊接機不發振時，首先判斷晶體板（功率板）是否損壞，維修判斷如下
1.檢修晶體板所需工具有：1.數字萬用表（帶二極管測量）2.電烙鐵3.十字起子4.M3扳手（或小開口扳手及鉗子）
2.首先應將晶體板由機器上拆下
（注意：拆卸晶體板時應確保電源已關閉，并完全放電，否則可能出現電擊危險！?。。?/span>
3.將萬用表功能選擇開關置于二極管測量功能，并將表筆正確插入萬用表
（注：萬用表由于廠家型號不同，會有差異，本教程所用為（優利德（UNI-T）UT61E 數字萬用表））

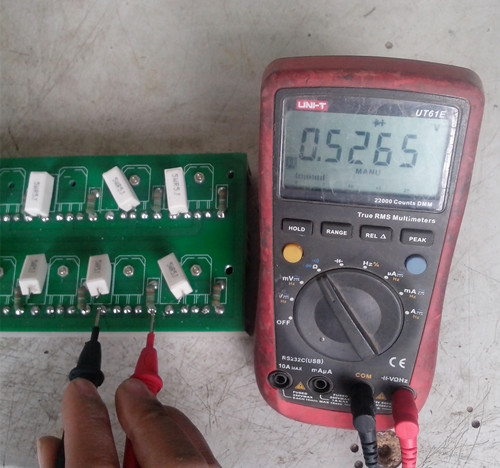

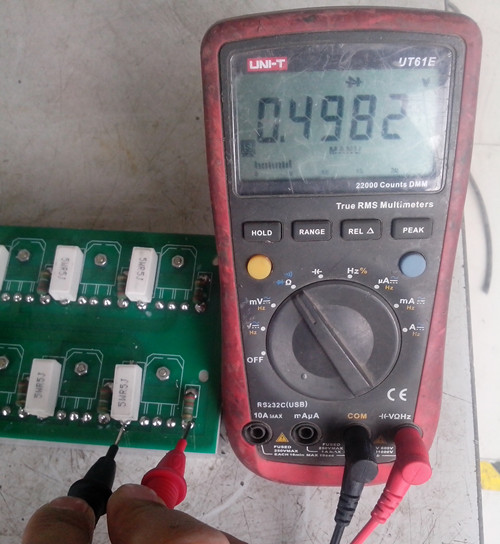

4.分別測量晶體板二組三極管如圖，如數值為0.35至0.55之間為正常，低于0.3為損壞

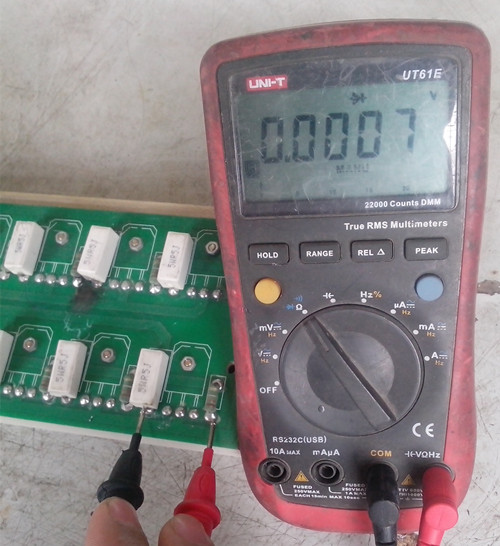

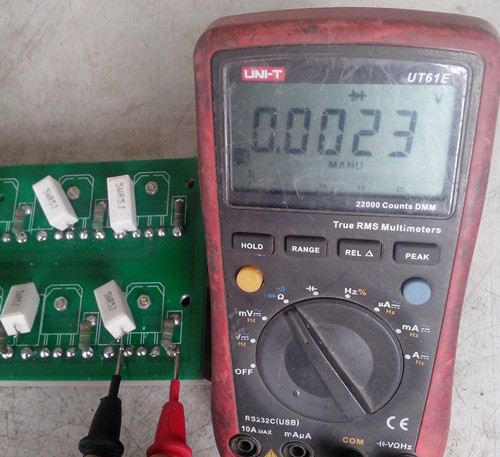

以上為正常圖示，下面為損壞的圖示

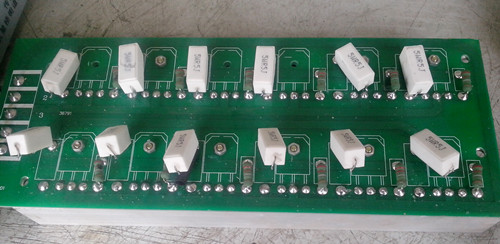

5.將損壞的一組中的所有白色水泥電阻用電烙鐵焊開一只引腳如下圖

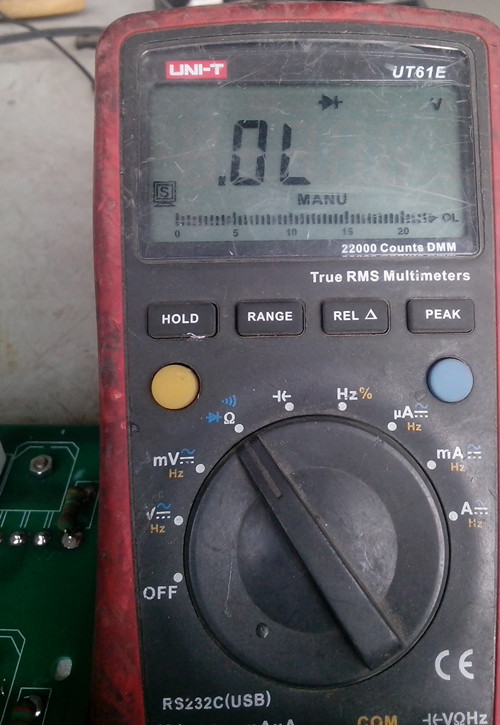

6.用萬用表分別測量各三極管數值，如圖
上圖為損壞的表現，下圖為正常三極管
7.測量白色水泥電阻和綠色電阻是否正常（注：白色水泥電阻為0.5歐姆，小電阻為0.22歐姆，此處不在講述電阻測量方法，請參考其他教程說明）
8.將損壞的三極管拆下更換好的管子測量確認后，將水泥電阻焊回線路板
9.再次測量二組數值，確認正常后裝回設備
1.檢修晶體板所需工具有：1.數字萬用表（帶二極管測量）2.電烙鐵3.十字起子4.M3扳手（或小開口扳手及鉗子）
2.首先應將晶體板由機器上拆下
（注意：拆卸晶體板時應確保電源已關閉，并完全放電，否則可能出現電擊危險！?。。?/span>
3.將萬用表功能選擇開關置于二極管測量功能，并將表筆正確插入萬用表
（注：萬用表由于廠家型號不同，會有差異，本教程所用為（優利德（UNI-T）UT61E 數字萬用表））
4.分別測量晶體板二組三極管如圖，如數值為0.35至0.55之間為正常，低于0.3為損壞
以上為正常圖示，下面為損壞的圖示
5.將損壞的一組中的所有白色水泥電阻用電烙鐵焊開一只引腳如下圖
6.用萬用表分別測量各三極管數值，如圖
上圖為損壞的表現，下圖為正常三極管
7.測量白色水泥電阻和綠色電阻是否正常（注：白色水泥電阻為0.5歐姆，小電阻為0.22歐姆，此處不在講述電阻測量方法，請參考其他教程說明）
8.將損壞的三極管拆下更換好的管子測量確認后，將水泥電阻焊回線路板
9.再次測量二組數值，確認正常后裝回設備
